如何减小高频变压器的损耗 发布日期:2019-08-22 11:28:34    点击:1082

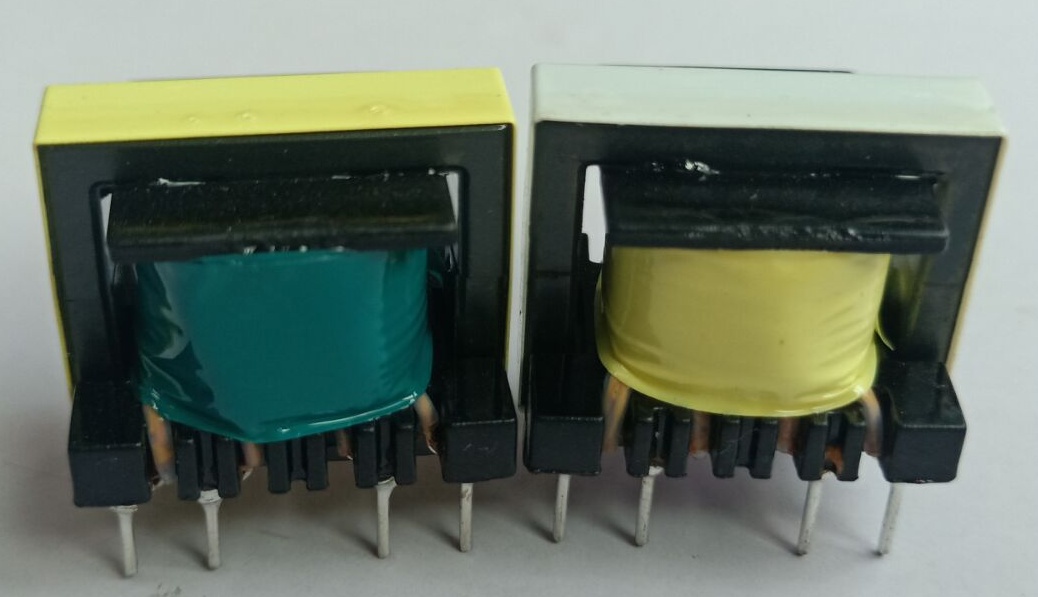

如何减小高频变压器的损耗

高频变压器是开关电源中进行能量储存与传输的重要部件,它对电源效率有较大影响。

减小高频变压器的损耗主要注意以下几点:

1)直流损耗。高频变压器(www.richaa.cn)的直流损耗是由绕组的铜损耗而造成的。为提高效率,应尽量选较粗的导线,并使电流密度在4~10 A/r-wr12范围内。



2)交流损耗。高频变压器的交流损耗是由集肤效应和磁心损耗而造成的。集肤效应会使导线的交流等效阻抗远高于铜电阻。高频电流对导体的穿透能力与开关频率的平方成正比,为减小交流铜损耗,导线半径不得超过高频电流可达深度的两倍。可供选用的导线公制线径与开关频率的关系曲线。举例说明,当=132kHz时,导线直径理论上可取+0.45mm。但为减小集肤效应,实际上常用比40.45mm更细的导线多股并绕,而不用一根粗导线绕制。
高频变压器的磁心损耗也使得电源效率降低。其交流磁通密度可利用下式进行估算0.4rrIPNPKRPBAC一—— (5—1—4)2d式中:BAc代表峰值磁通密度(单位是T);肺为一次侧峰值电流,NP为一次绕组的匝数;KRP为一次侧脉动电流与峰值电流之比;d为磁心的气隙宽度(单位是cm)。式(5—1—4)用“安匝”(昂NP)来表示磁通量的单位,欲设计在连续模式下工作的高频变压器,BAC的典型值为0.2~0.3T。铁氧体磁心在132kHz时的损耗应低于50mW/cm3。
3)泄漏电感。泄漏电感简称漏感。在设计低损耗的高频变压器时,必须把漏感减至最小。因为漏感愈大,产生的尖峰电压幅度愈高,漏极钳位电路的损耗就愈大,这必然导致电源效率降低。③增加绕组尺寸的高度与宽度之比(简称高、宽比);④减小绕组之间的绝缘层;⑤增加绕组之间的耦合程度。高频变压器的优化设计是采用普通高强度漆包线绕制一次绕组和偏置绕组,再用三层绝缘线绕制二次绕组。这样可使漏感量大为减小。


4)绕组排列。为减小漏感,绕组应按同心方式排列全部用漆包线,但要留出安全边距,且在二次侧与偏置绕组之间加强化绝缘层。对于多路输出的开关电源,输出功率最大的那个二次绕组应靠近一次侧,以减少磁场泄漏。当二次侧匝数很少时,宜采用多股线平行并绕方式分散在整个骨架上,以增加覆盖面积。
